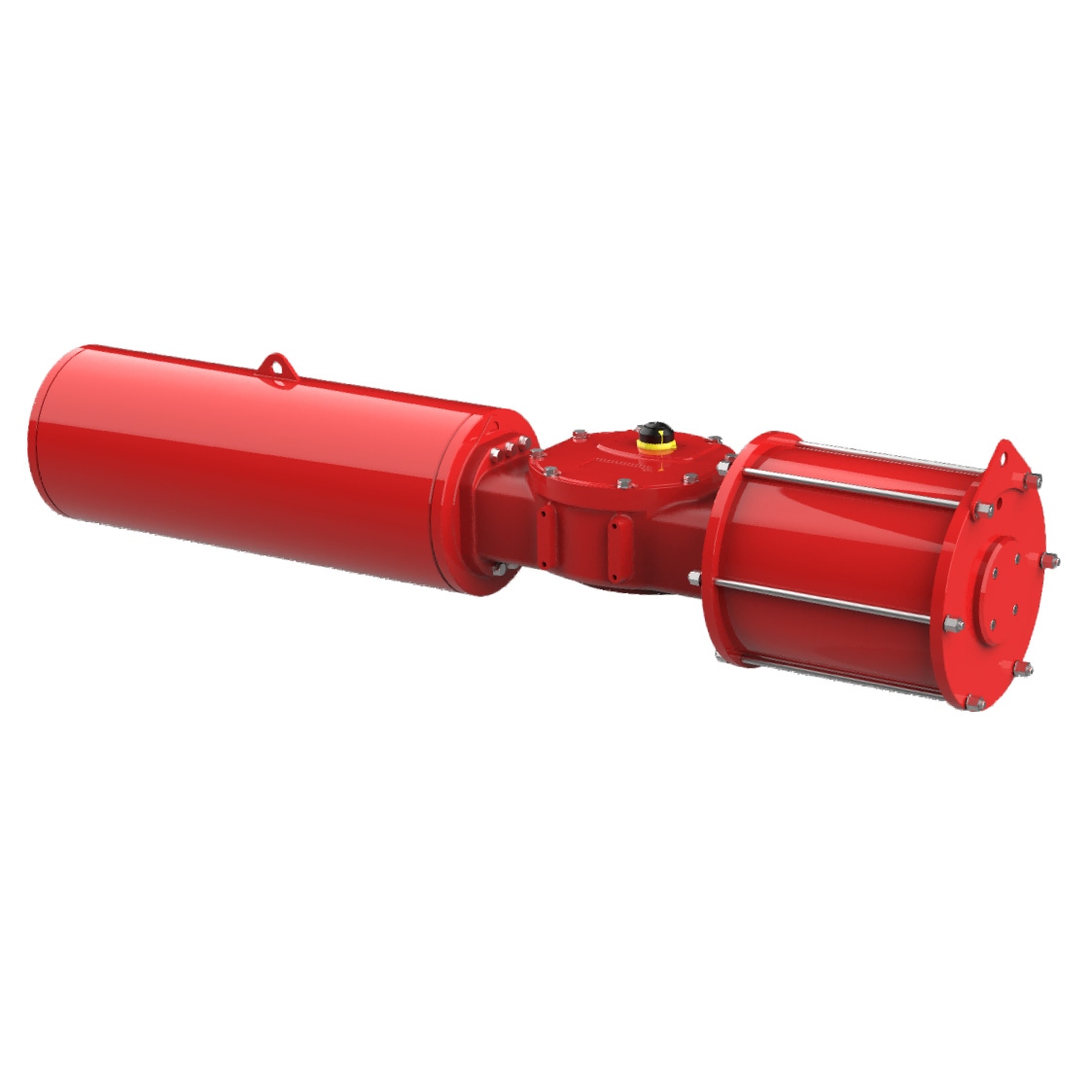

Важкий привід для ярмо -шотландця - це своєрідний пневматичний привід поршневого поршня, конструкція пневматичного приводу типу ярмо, ніжна, тверда і міцна, придатна для кульових клапанів, клапанів метеликів, клапанів штекерних клапанів та інших клапанів, що застосовуються до 90 ° кута вимикання або регулювання регулювання.
1. Вступ
Скотч -ярмові приводи насамперед автоматизують операції клапана. Вони ефективно перетворюють лінійний рух у обертальний рух. Основний механізм скотч -ярмо складається з ковзаючого блоку, який рухається в нерухомому ярмо. Ця взаємодія між ковзним блоком та ярмо має вирішальне значення для роботи приводу. По мірі руху поршня він штовхає ковзаючий блок вздовж ярмо, створюючи обертальний рух. Ця конструкція дозволяє плавно та контролювати приведення.
2. Параметр продукту (специфікація)
Модель: серія JHD
Вихідний крутний момент весняного кінця: 424n.m - 81421n.m
Структура: скотч -ярмо
Застосування: Кульовий клапан, клапан метелика, штекерний клапан та інші клапани
Тиск подачі повітря: 3 - 8 бар
Циліндровий матеріал: вуглецева сталь
Центральний матеріал тіла: пластичне залізо або вуглецева сталь
Контроль джерела повітря: За допомогою відфільтрованого стисненого повітря не потрібно мастильне масло, масло повинно відповідати NBR в умовах змащеного.
Застосовувана температура навколишнього середовища:
Стандарт -20 ℃ ~ 80 ℃
Низька температура -40 ℃ ~ 80 ℃
Висока температура -15 ℃ ~ 150 ℃
Фланцевий стандарт: ISO 5211
Обертання інсульту: 90 ° (+/- 5 °)
Служба служби: згідно з EN 15714-3
3. Особливості продукції
Скотч -ярмо пневматичний привід подвійний актор jhd2e0410ys має нижче характеристики:
● Структура: Важкий тип повернення пружинного повернення.
● Низьке тертя, тривалий термін служби відповідно до EN 15714-3.
● наносяться на кутові клапани, кулькові клапани, клапани метеликів, клапани вилки та інші клапани.
● Монтажний фланець відповідно до ISO 5211.
● Високоякісне пластичне покриття заліза або вуглецевої сталі за допомогою фарбування.
● Отримано сертифікат: ATEX, EAC, CE, SIL3, ISO9001: 2015 Сертифікат.
● Високий клас продуктів, відмінна якість, повна система сертифікації.
● Всі продукти на заводі проходять суворі тестування, кожна людина позначена кодом відстеження для швидкої ідентифікації та повної служби відстеження.
● Функціональний модульний: пневматичний модульний, пружинний модульний, корпус приводу модуля тощо, всі модулі можна зібрати та замінювати один на одного; Зробити продукт більш стабільним у продуктивності та легшим у обслуговуванні.

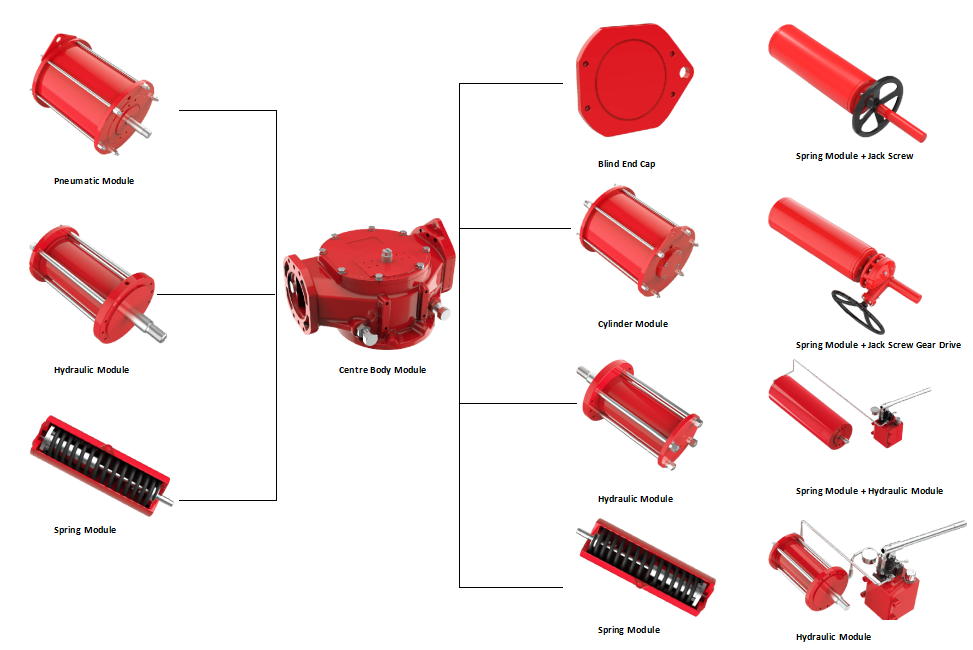

4. варіант модуля
Поширення
З: Ви виробник чи торгова компанія?
Відповідь: Ми є виробником, який більше 20 років спеціалізувався на пневматичних приводах та операторах передач, в Тайчжоу, провінція Чжецзян, Китай.
Питання: Якщо мене цікавить ваш привід для ярмо -ярмо, коли я можу отримати вашу цитату?
Відповідь: Усі ваші запити будуть відповідати протягом 24 годин.
З: Чи можете ви виготовити відповідно до власних технічних малюнків замовника?
Відповідь: Так, ми пропонуємо персоналізовану службу налаштування.
